ژنراتور چیست؟ – سرویس ژنراتور

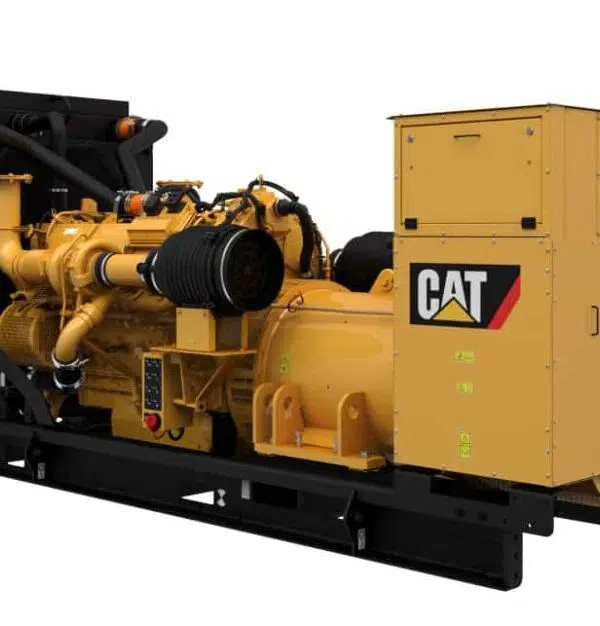

ژنراتور چیست؟
انواع ژنراتور برق
به طور مختصر ژنراتور دستگاهی است که انرژی مکانیکی را به انرژی الکتریکی تبدیل میکنند. این وسایل امروزه در انواع و قدرتهای مختلفی ارائه میشوند. مانند مولد تولید برق، دینام دوچرخه و خودرو، توربین های آبی و بادی و …
موتورالکتریکی:
دستگاه یا ماشینی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند و در وسایل مختلفی مانند لباسشویی، چرخ گوشت، ابمیوه گیری و در صنایع و … کاربرد دارد.
شباهت موتور الکتریکی با ژنراتور:
در هر دوی آن ها از خاصیت مغناطیسی آهن ربای الکتریکی استفاده می شود. تفاوت موتور الکتریکی با ژنراتور: موتور انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند اما ژنراتور انرژی مکانیکی را به جریان الکتریکی تبدیل می کند.
ژنراتور سه فاز چیست؟
ژنراتور مولد برق وسیله ایست جهت تولید برق که نیاز به یک منبع انرژی دیگری جهت چرخش دارد تا بتواند با ایجاد میدان مغناطیسی ، بوسیله القاء ، برق سه فاز تولید نماید. منبع اولیه میتواند موتور دیزلی ، گازی و بنزینی ، نیروی باد ، توربین بخار یا آب و… باشد. ژنراتور بیشتر به دو صورت تک فاز و سه فاز تولید میشود.
برق خروجی ژنراتور تک فاز
برق خروجی ژنراتور تک فاز معمولا ۲۳۰ ولت ac و برق خروجی ژنراتور سه فاز ۴۰۰ ولت متناوب در کاربردهای کوچک و ۶۳۰۰ ولت در کاربردهای بزرگ و نیروگاهی می باشد. در بعضی از کشورها ولتاژ فاز به نول شهری ۱۱۰ ولت است. لذا اکثر ژنراتورها سر وسط سیم پیچی را روی تخته کلمپ خروجی آورده اند. لذا این ژنراتورها هم مولد برق ۱۱۰ ولت و هم مولد ولتاژ ۲۳۰ ولت می باشند.

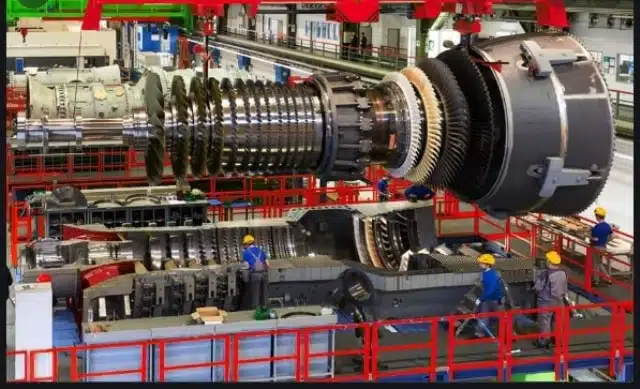

توربین

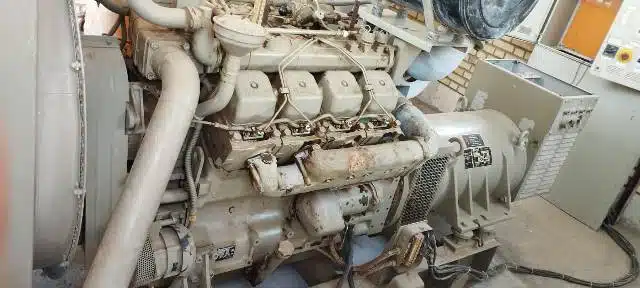

دیزل ژنراتور برق

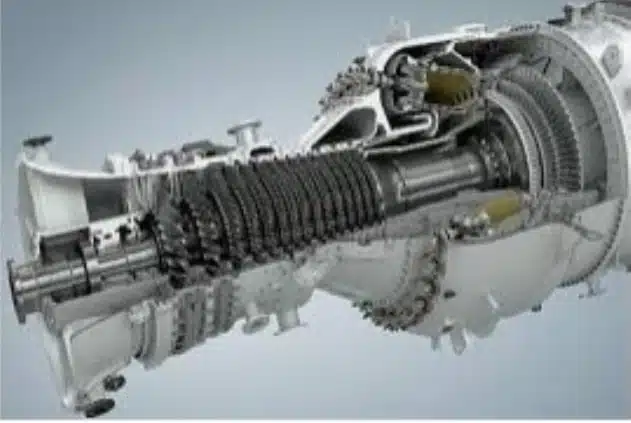

توربین مولد برق
انواع ژنراتور برق
ژنراتور باید توان مورد نیاز پیش بینی شده معتبر را بدون آسیب فراهم کند این امر با دادن یک یا چند رتبه به ژنراتور بدست می‌آید. بر اساس کاربرد، شرکت های سازنده ژنراتور چهار نوع را پیشنهاد می دهند:
۱. ژنراتور اضطراری (Standby)
ژنراتور برق اضطراری در حالت قطع برق شهری به صورت خودکار اقدام به تأمین برق مشترکین میکند.
یک مدل از ژنراتور به صورت استندبای ژنراتور ممکن است لازم باشد تا فقط چندساعت در ماه عمل کند اما مدل‌های دیگری از ژنراتورهای پرایم هستند که باید به صورت پیوسته عمل کنند. زمانی که یک ژنراتور جایگزین راه می‌افتد، ممکن است با شرایطی بخصوص عمل کند مانند ۱۰٪ بار اضافه که در طی زمان فعالیت میتواند منظور شود.
ژنراتوری با مدل یکسان میتواند مرتبه بالاتری را برای سرویس جایگزین راه‌اندازی کند که آن برای امور پیوسته‌است. شرکت‌های سازنده بر طبق توافق جهانی برای هر ژنراتور رتبه‌ای قائل میشوند. این رتبه‌بندی‌های استاندارد تعریف میشود تا اجازه انتخاب صحیح را بدهد و مقایسه خوبی بین سازنده‌ها صورت گیرد تا از عملکرد نادرست ماشین جلوگیری کند و راهنمای طراحان باشد.
۲. ژنراتور پایه (Prime)
ژنراتور پایه معمولاً در اماکنی که موقتاً به برق نیاز دارند به کار می‌آیند. مانند اردوگاه‌ها، نمایشگاه‌ها، اکتشاف معادن و کمپ‌ها. نباید در کاربردهای ساخت توان استفاده شود. خروجی موجود با بار متفاوت برای یک زمان نامحدود است. عموماً پیک تقاضای۱۰۰٪ رتبه اولیه ekW را با ۱۰٪ ظرفیت بار اضافی برای استفاده در موقعیت‌های ضروری برای ماکزیمم یک ساعت در ۱۲ ساعت را داراست.
۱۰٪ ظرفیت اضافه بار برای زمان محدودی در دسترس است. (معادل با توان اولیه و مطابق با ISO۸۵۲۸و توان اضافی مطابق با ISO3046 AS2789, DIN6271, and BS5514) این رتبه برای تمامی مدل های ژنراتور قابل استفاده نیست.
کاربردهای نوعی – جایی که ژنراتور تنها مرجع توان باشد برای ارتباط راه دور با معادن، سایت‌های ساختمانی، زمین برگزاری نمایشگاه و فستیوال و غیره است.
۳. ژنراتور دائم کار (Continuous)
ژنراتور دائم کار برای امور نیروگاهی یا برق سراسری هستند. قابل کاربرد در فراهم کردن توان پیوسته برای یک بار ثابت تا رتبه کامل خروجی برای زمان‌های نامحدود است. هیچ قابلیت جانشین شدن اضافه باری برای این رتبه در دسترس نیست. توزیع کننده‌های مجاز شده مشارکتی برای رتبه بندی معادلند با توان پیوسته مطابق با ISO8528, ISO3046, AS2789, DIN6271, and BS5514
این رتبه بندی قابل اجرا بر روی تمامی ژنراتورها نیست. کاربردهای نوعی- این ژنراتور بار یکسان پیوسته را راه‌اندازی میکند یا به موازات توان مصرفی پیوسته و اصلی برای ماکزیمم سطح مجاز ۸۷۶۰ ساعت در سال واقع میشوند. همچنین ممکن است برای برش پیک / پشتیبانی شبکه حتی از طریق اعمال برای ۲۰۰ ساعت در سال اتفاق بیفتد.
۴. ژنراتور چند منظوره
توصیه میشود برای کاربردهای با رویکرد اقتصادی از این نوع ژنراتورها استفاده نشود. مثلاً لزومی ندارد یک مولد دائم دارای تابلوی کنترل اتوماتیک ژنراتور در زمان قطع برق شهر باشد. به هر حال، معمولاً یک فرض معمول این است که اگر یک ژنراتور در حالت اضطراری ۱۰۰۰ کیلووات باشد، در حالت پایه و دائم به ۸۵۰ و ۸۰۰ کیلووات اکتفا شود. معمولاً نحوه باردهی مولد در دفترچه مشخصات مولدها وجود دارد.
