لرزه‌گیر لاستیکی چیست؟
لرزه‌گیر لاستیکی چیست؟

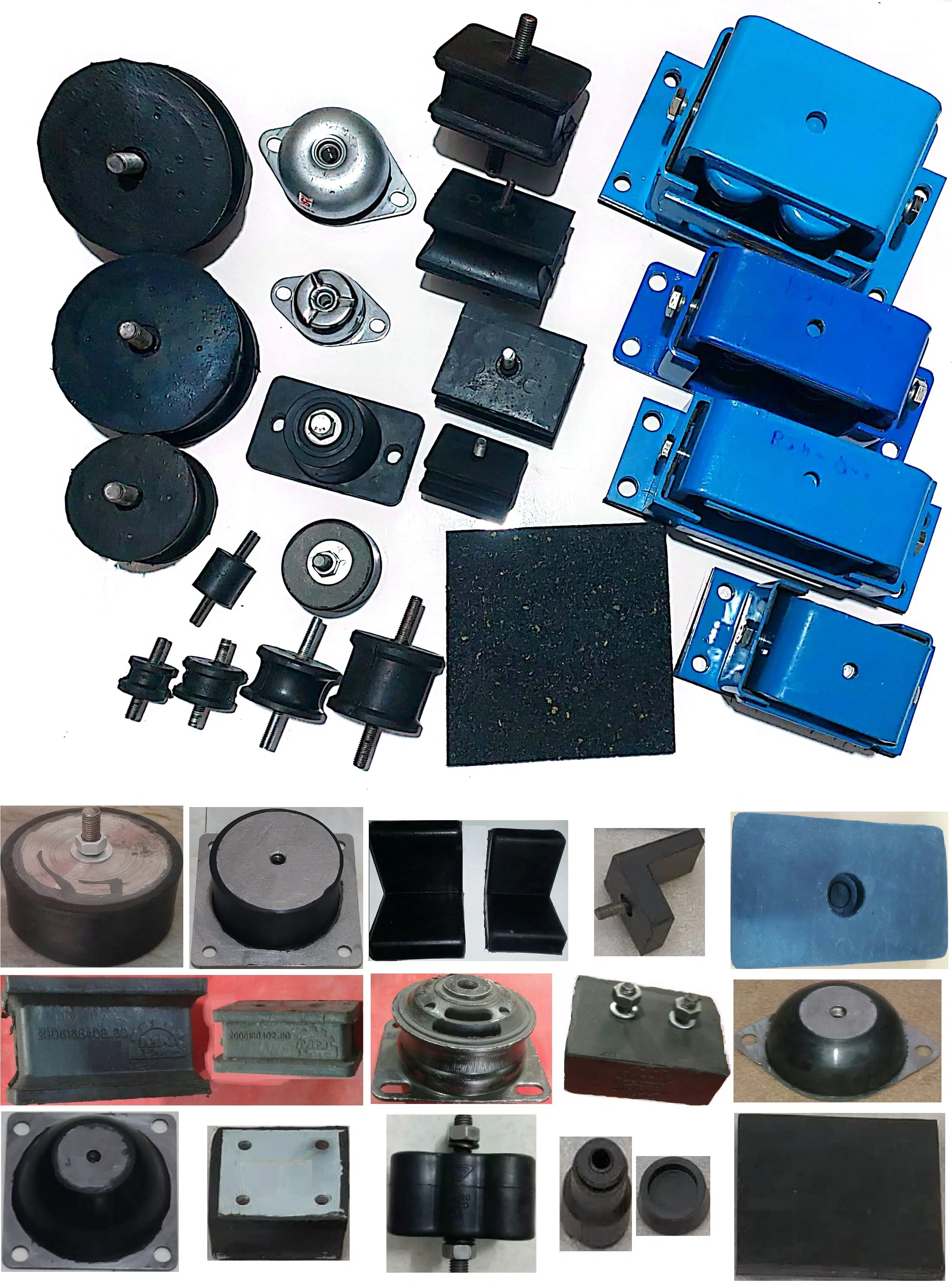

فروش لرزه گیر و ضربه گیر لاستیکی و فلزی دیزل ژنراتور
لرزه‌گیرهای لاستیکی (Rubber Bearing یا Seismic Isolatorیا Rubber Vibration Isolator) یکی از رایج‌ترین و پرکاربردترین انواع سیستم‌های جداسازی لرزه‌ای (Seismic Isolation) هستند که برای محافظت از سازه‌ها و دستگاهها و ماشین آلات در برابر ضربه و لرزش و زلزله طراحی شده‌اند.
لرزه‌گیر لاستیکی دیزل ژنراتور
نحوه عملکرد لرزه‌گیر لاستیکی
لرزه‌گیرهای لاستیکیRubber Vibration Isolator با جدا کردن دستگاه یا سازه از زمین (یا بخش‌های مختلف سازه از یکدیگر) و افزایش دوره تناوب طبیعی سازه، انرژی لرزش را جذب و میرایی می‌کنند. این کار باعث کاهش شتاب منتقل‌شده به سازه می‌شود.
ساختار و اجزای لرزه‌گیر لاستیکی
– هسته سربی (Lead Core): برای میرایی انرژی و بازگشت‌پذیری.
– لایه‌های لاستیک (Rubber Layers): قابلیت انعطاف جانبی.
– صفحه‌های فولادی (Steel Plates): افزایش صلبیت عمودی و نگهداری لایه‌ها.
– اتصالات بالا و پایین: برای نصب بین فونداسیون و سازه.
کاربردهای لرزه‌گیر لاستیکی:
۱. ساختمان‌های مهم: بیمارستان‌ها، مراکز امنیتی، موزه‌ها.
۲. پل‌ها: جداسازی پایه‌ها.
۳. تاسیسات صنعتی: محافظت از تجهیزات حساس.
۴. سازه‌های تاریخی: به‌عنوان تقویت‌کننده در برابر زلزله.
۵-دستگاهها و ماشین آلات: محفظت در برابر لرزش و ضربه
مزایایلرزه‌گیر لاستیکی
– کاهش قابل توجه نیروهای لرزشی
. – افزایش ایمنی و کاهش آسیب‌های سازه‌ای.
– امکان طراحی اقتصادی‌تر سازه.
– حفظ عملکرد سازه پس از زلزله.
### محدودیت‌های لرزه‌گیر لاستیکی
– هزینه اولیه بالاتر.
– نیاز به طراحی دقیق و کنترل‌های کیفی.
– امکان خرابی در حرکات بسیار بزرگ زمین.
انواع لرزه‌گیرهای لاستیکی
– لاستیکی طبیعی (NRB). – لاستیکی با هسته سربی (LRB). – لاستیکی با میرایی بالا (HDRB). این سیستم‌ها به‌ویژه در مناطق زلزله‌خیز مانند ژاپن، نیوزیلند، ایران و ایالت‌های غربی آمریکا مورد استفاده گسترده قرار می‌گیرند.
لرزه‌گیر لاستیکی دیزل ژنراتور
انواع لرزه‌گیر دیزل ژنراتور عبارتند از:
لرزه‌گیر لاستیکی دیزل ژنراتور
لرزه‌گیر فلزی دیزل ژنراتور
لرزه‌گیر فنری دیزل ژنراتور
استفاده از **لرزه‌گیرهای لاستیکی** برای دیزل ژنراتورها یک راه‌حل مهندسی حیاتی برای محافظت از این تجهیزات مهم در برابر زلزله است. دیزل ژنراتورها اغلب به عنوان **منبع برق اضطراری** در بیمارستان‌ها، مراکز داده، تاسیسات صنعتی و ساختمان‌های حیاتی عمل می‌کنند و عملکرد آنها پس از زلزله بسیار حیاتی است.
### 🔧 **اهداف اصلی استفاده از لرزه‌گیر برای دیزل ژنراتور**
۱. **جلوگیری از واژگونی یا جابجایی** ژنراتور در حین زلزله
۲. **کاهش انتقال ارتعاشات** زمین به دستگاه
۳. **محافظت از قطعات داخلی** حساس (آلترناتور، سیستم سوخت‌رسانی، کنترل پنل)
۴. **حفظ عملکرد** ژنراتور پس از وقوع زلزله
۵. **جلوگیری از آسیب به اتصالات** (لوله‌کشی، کابل‌ها، اتصالات برق)
### 📐 **انواع سیستم‌های لرزه‌گیری برای دیزل ژنراتور**
#### ۱. **پایه‌های لاستیکی ارتجاعی (Elastic Rubber Mounts)**
– برای ژنراتورهای کوچک تا متوسط
– جذب ارتعاشات با فرکانس بالا
– نصب ساده و اقتصادی
#### ۲. **جداسازهای لرزه‌ای پایه‌ای (Base Isolators)**
– برای ژنراتورهای بزرگ و سنگین
– جداسازی کامل دستگاه از کف
– اغلب از نوع **لاستیک-فولاد** یا **لاستیک با هسته سربی**
#### ۳. **سیستم‌های ترکیبی**
– ترکیب لرزه‌گیر لاستیکی با **دمپرهای هیدرولیکی**
– کنترل همزمان جابجایی‌های کوچک و بزرگ
### ⚙️ **ملاحظات طراحی ویژه برای دیزل ژنراتور**
| عامل | توجهات |
|——|——–|
| **وزن دستگاه** | محاسبه دقیق وزن ژنراتور + شاسی + سوخت |
| **مرکز ثقل** | ارتفاع مرکز ثقل به دلیل موتور سنگین |
| **ارتعاشات داخلی** | جداسازی ارتعاشات عملیاتی موتور دیزل |
| **اتصالات انعطاف‌پذیر** | نیاز به شیلنگ‌های انعطاف‌پذیر برای سوخت، هوا و اگزوز |
| **کابل‌های انعطاف‌پذیر** | اتصالات برق باید قابلیت جابجایی داشته باشند |
### 🏗️ **مراحل نصب و اجرا**
۱. **مطالعه سایت**: بررسی خطر لرزه‌خیزی منطقه
۲. **طراحی سیستم**: انتخاب نوع و ظرفیت لرزه‌گیر بر اساس وزن و مشخصات ژنراتور
۳. **تهیه شاسی مناسب**: ساخت شاسی تقویت‌شده برای نصب لرزه‌گیرها
۴. **نصب لرزه‌گیرها**: قرارگیری در نقاط باربر اصلی
۵. **اتصالات انعطاف‌پذیر**: نصب شیلنگ‌ها و اتصالات قابل انعطاف
۶. **آزمایش و کنترل**: تست استاتیکی و دینامیکی
### 📊 **استانداردهای طراحی**
– **ASCE ۷**: حداقل بارهای طراحی
– **IBC (International Building Code)**: مقررات ساختمانی
– **NFPA ۱۱۰**: استاندارد سیستم‌های برق اضطراری
– **IEEE ۶۹۳**: توصیه‌های برای تجهیزات برقی
### ✅ **مزایای استفاده از لرزه‌گیر لاستیکی برای دیزل ژنراتور**
– **افزایش قابلیت اطمینان**: تضمین عملکرد پس از زلزله
– **محافظت از سرمایه‌گذاری**: جلوگیری از خسارات سنگین
– **کاهش نیاز به مهارهای صلب**: که ممکن است به دستگاه آسیب برسانند
– **جذب ارتعاشات دوگانه**: هم ارتعاشات عملیاتی و هم زلزله
### ⚠️ **نکات مهم در طراحی**
۱. **حداکثر جابجایی مجاز**: لرزه‌گیرها باید جابجافی کافی فراهم کنند
۲. **میرایی کافی**: برای جلوگیری از نوسانات طولانی‌مدت پس از زلزله
۳. **ظرفیت بار عمودی**: تحمل وزن دستگاه + بارهای دینامیکی
۴. **مقاومت در برابر عوامل محیطی**: روغن، سوخت، حرارت، ازن
### 🎯 **توصیه‌های کاربردی**
– برای ژنراتورهای **بیش از ۵ تن** حتماً از سیستم‌های جداسازی پایه‌ای استفاده شود
– همیشه **۲۰-۳۰% ظرفیت اضافه** برای لرزه‌گیرها در نظر بگیرید
– از **مهارهای ثانویه** (Secondary Restraints) برای جلوگیری از جابجایی‌های بیش از حد استفاده کنید
– **بازرسی دوره‌ای** لرزه‌گیرها از نظر ترک، فرسودگی یا تغییر شکل
در بسیاری از بیمارستان‌های مناطق زلزله‌خیز مانند **ژاپن** و **کالیفرنیا**، دیزل ژنراتورها روی لرزه‌گیرهای لاستیکی پیشرفته نصب می‌شوند. این سیستم‌ها در زلزله‌های بزرگ مانند **توهوکو ۲۰۱۱** و **نورتریج ۱۹۹۴** عملکرد موفقیت‌آمیزی داشته‌اند و برق اضطراری را بدون وقفه تأمین کرده‌اند.

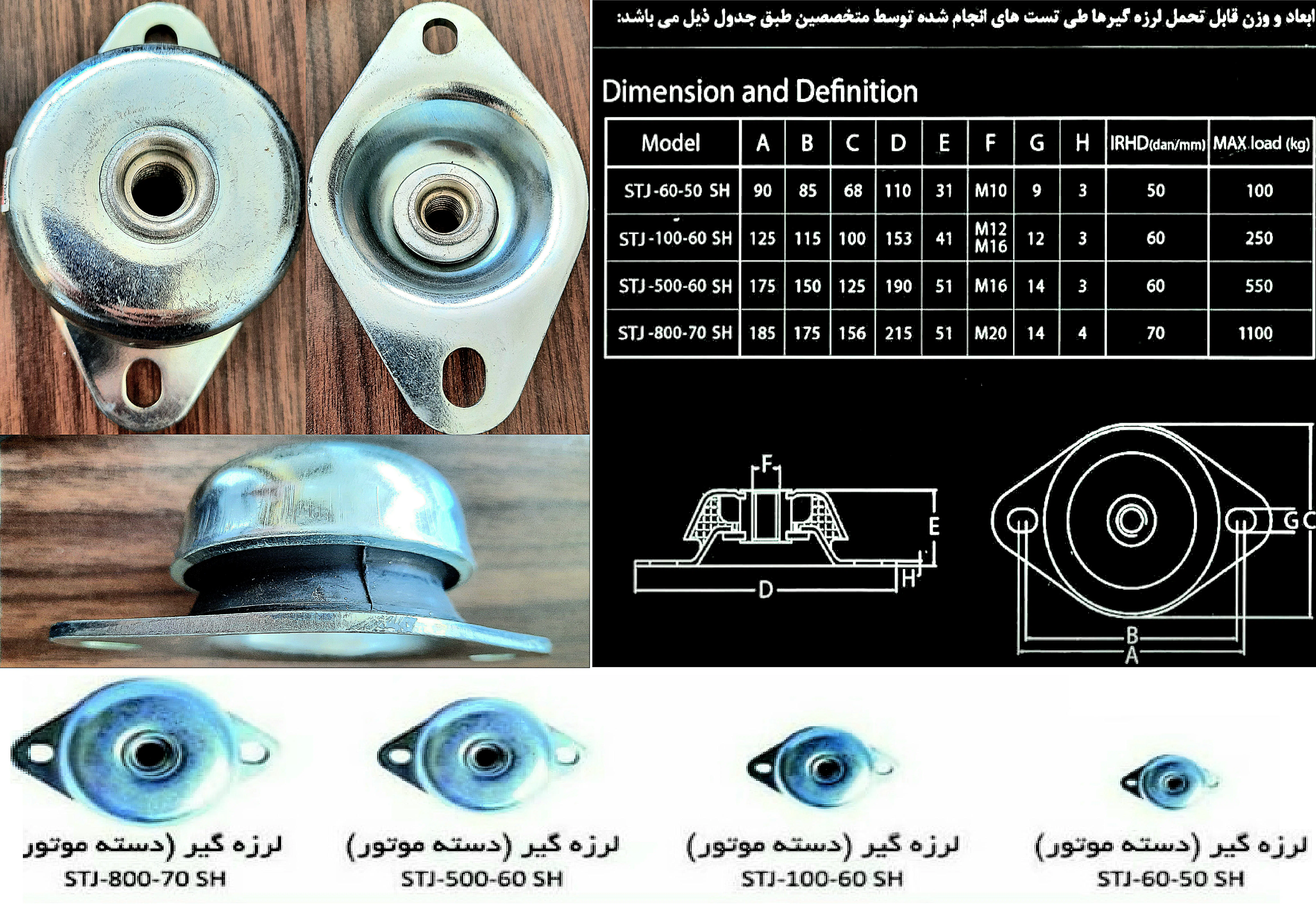

لرزه‌گیر فلزی دیزل ژنراتور
**نکته نهایی**: طراحی سیستم لرزه‌گیری برای دیزل ژنراتور باید توسط **مهندس مکانیک یا سازه** یا **متخصص تجهیزات مکانیکی** با تجربه در این زمینه انجام شود. برای این منظور میتوانید با کارشناسان گروه ژنراتور سرویس مشورت کنید.
