سنکرون انواع دیزل ژنراتور  با برق شبکه و با یک یا چند ژنراتور

همگام‌سازی (سنکرون) دیزل ژنراتور به فرایند اتصال ژنراتور به شبکه برق یا یک ژنراتور دیگر، به‌گونه‌ای گفته می‌شود که ولتاژ، فرکانس و فاز آن با شبکه کاملاً منطبق باشد. این کار برای افزایش توان، اضافه کردن رزرو یا موازی کردن چند ژنراتور انجام می‌شود.

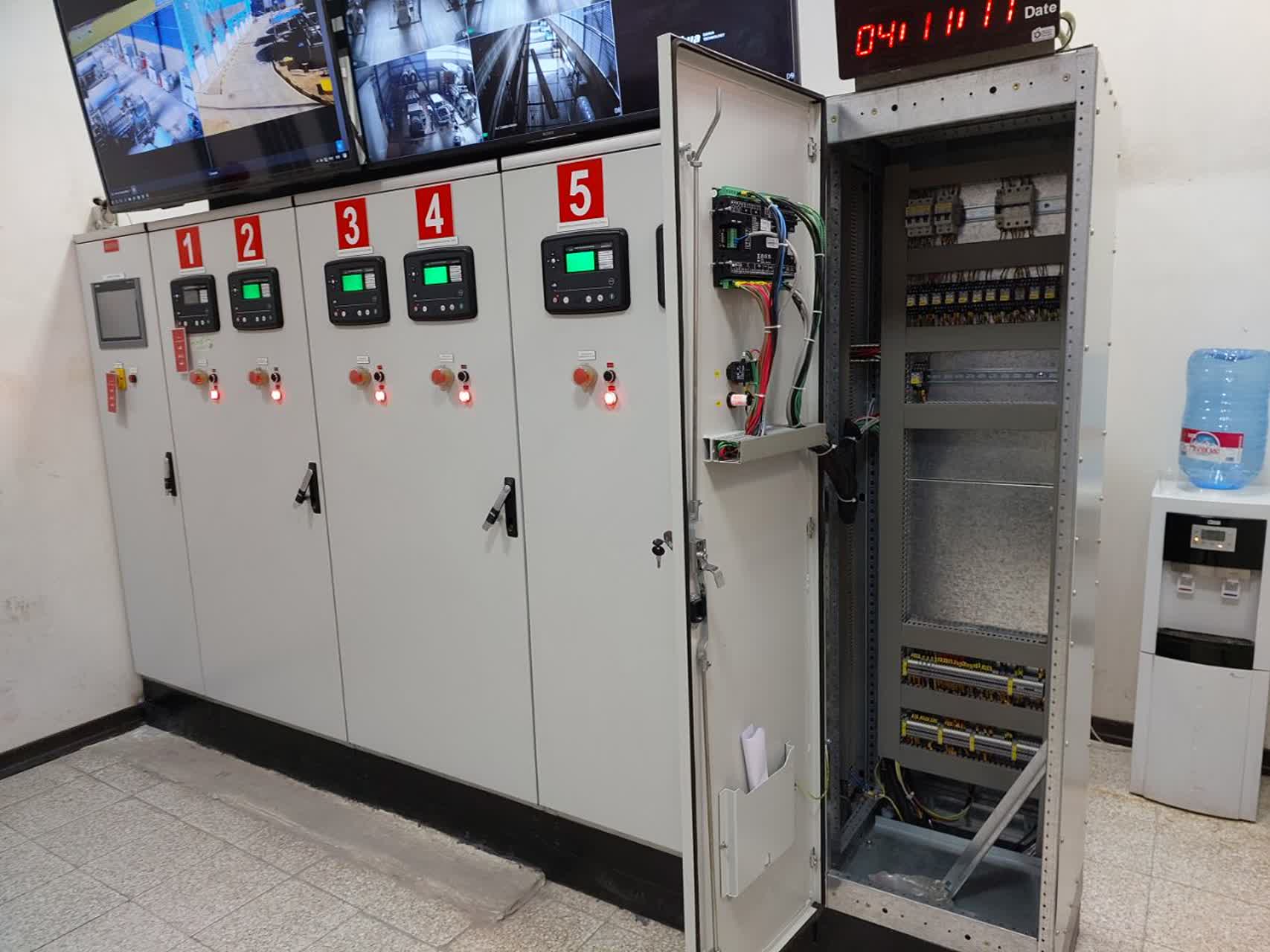

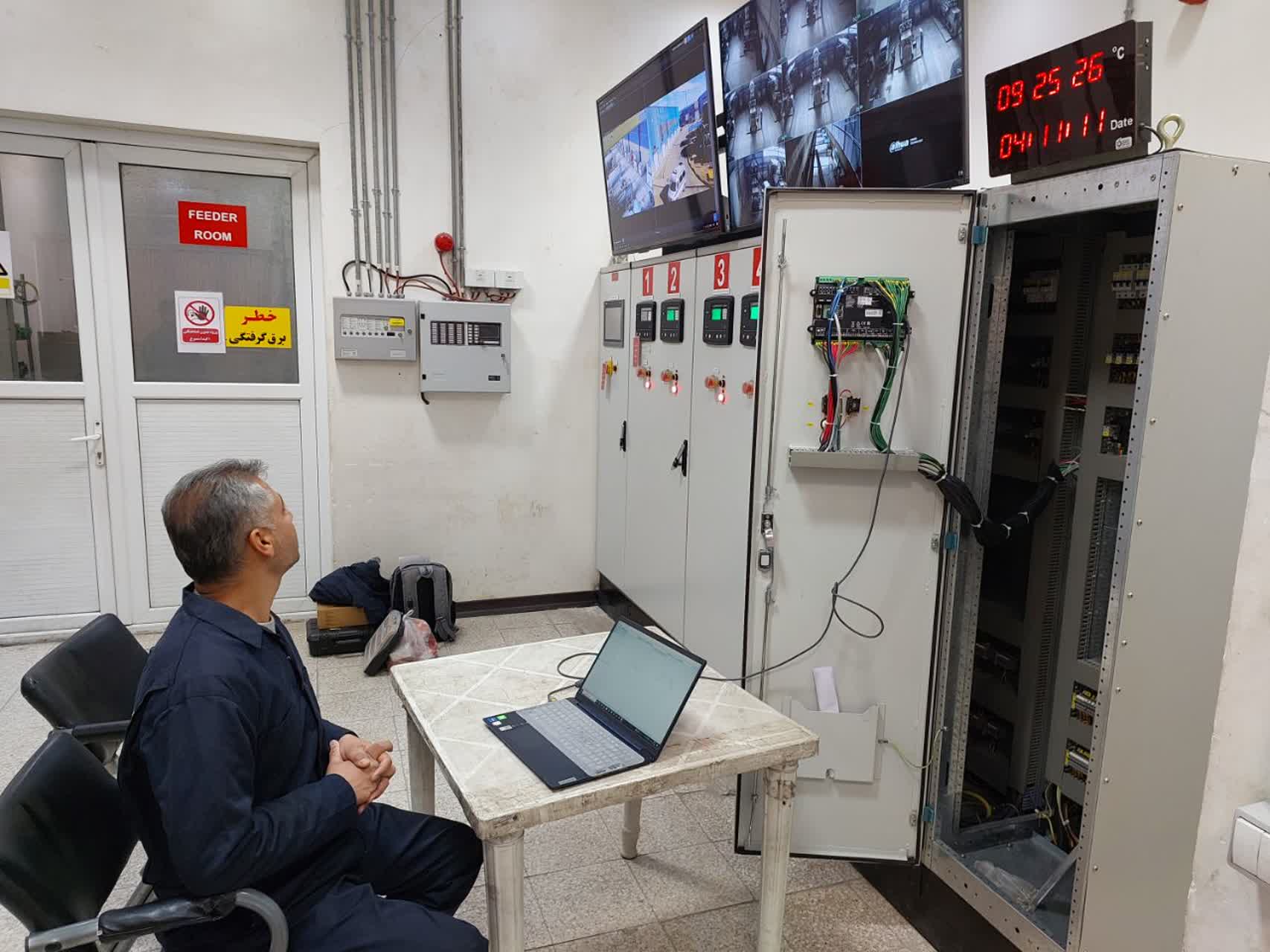

پروژه سنکرون کردن دیزل ژنراتور پرکینز ۲۳۰۰ کاوا با برق شبکه و چند دیزل ژنراتور

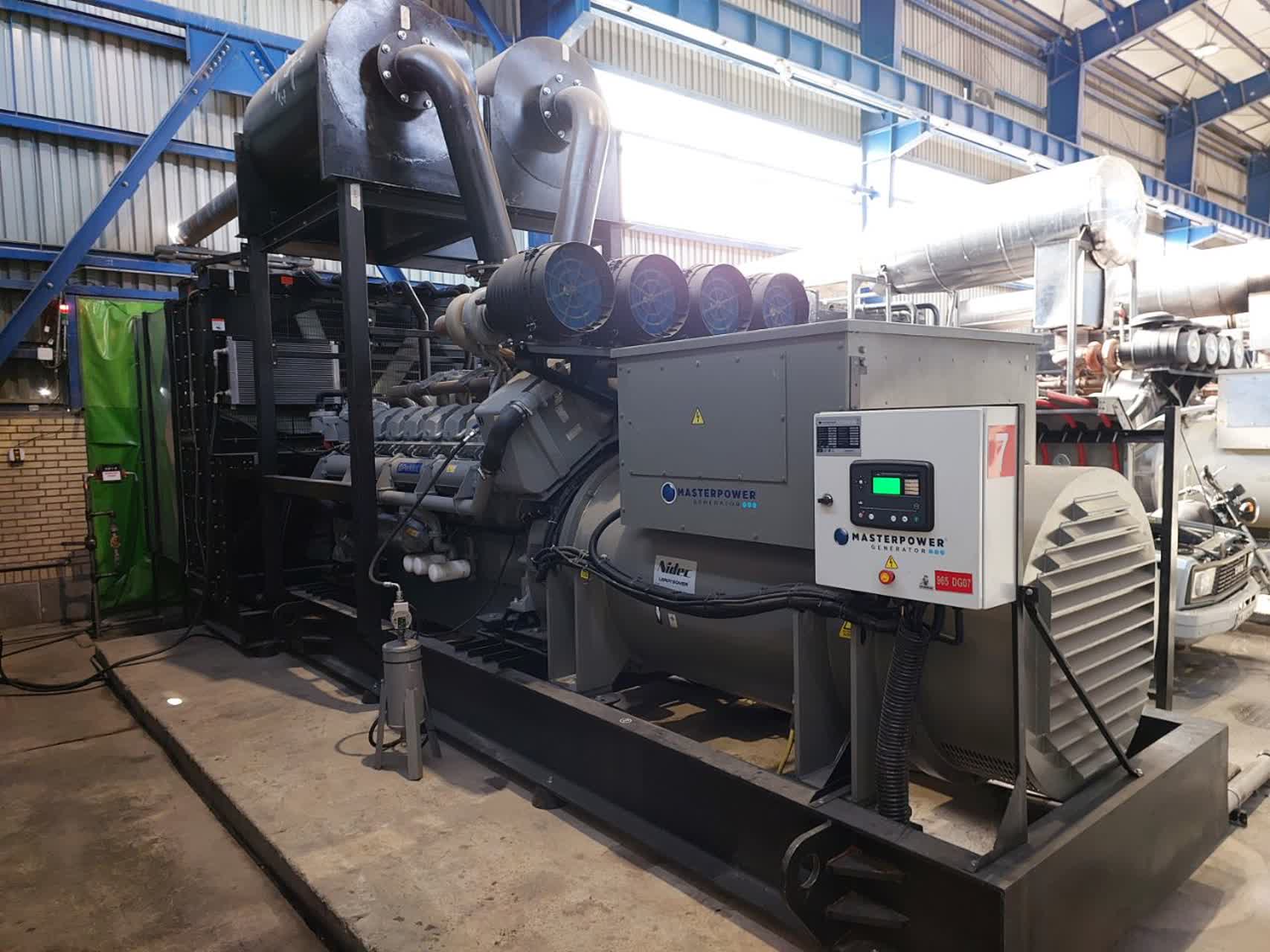

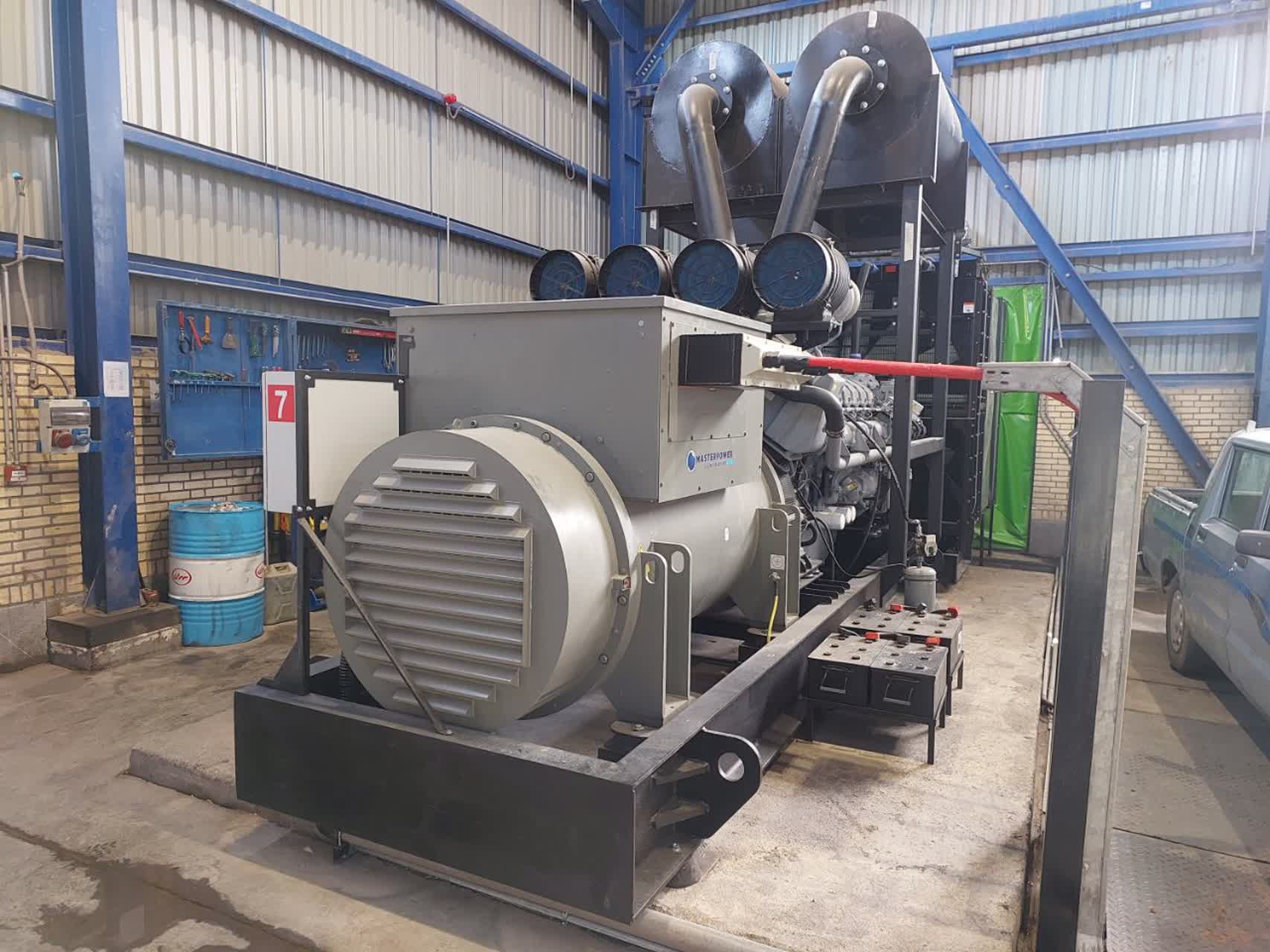

در این پروژه یک دستگاه دیزل ژنراتور پرکینز ۲۳۰۰ کاوا با ژنراتور لوری سامر با برق شبکه سنکرون سازی گردید

سنکرون کردن دیزل ژنراتور یعنی هم‌زمان و هم‌فاز کردن خروجی یک دیزل ژنراتور با شبکه برق یا با ژنراتور دیگر به‌طوری‌که بدون شوک الکتریکی یا مکانیکی به مدار وصل شود. سنکرون دیزل ژنراتور ممکن است جهت اتصال یک ژنراتور به  برق شهر و یا اتصال دو یا چند دیزل ژنراتور به یک مرکز مشترک صورت پذیرد.همچنین امکان متصل کردن چندین ژنراتور به فیدر برق شهر نیز وجود دارد که در اصطلاح به آن سنکرون  کردن با برق شهر می گویند.برای آشنایی کامل با روش های سنکرون ژنراتور به صفحه مربوطه در وبسایت ما مراجعه کنید.

سنکرون کردن دیزل ژنراتور

سنکرون کردن دیزل ژنراتور

سنکرون کردن دیزل ژنراتور

سنکرون کردن دیزل ژنراتور

سنکرون کردن دیزل ژنراتور چیست؟

چنان که گفته شد همگام‌سازی (سنکرون سازی) دیزل ژنراتور به فرایند اتصال ژنراتور به شبکه برق یا یک ژنراتور دیگر، به‌گونه‌ای گفته می‌شود که ولتاژ، فرکانس و فاز آن با شبکه کاملاً منطبق باشد. این کار برای افزایش توان، اضافه کردن رزرو یا موازی کردن چند ژنراتور انجام می‌شود.

شرایط سنکرون کردن ژنراتور

۱. ولتاژ: ولتاژ ژنراتور باید با ولتاژ شبکه برابر باشد (تفاوت کمتر از ۰.۵٪ تا ۱٪).

۲. فرکانس: فرکانس ژنراتور باید با فرکانس شبکه برابر باشد (تفاوت کمتر از ۰.۱ هرتز).

۳. زاویه فاز: زاویه فاز ژنراتور باید دقیقاً با فاز شبکه منطبق باشد (تفاوت نزدیک صفر).

۴. توالی فاز: توالی فازها (R, S, T) باید حتماً یکسان باشد.

۵. شکل موج: شکل موج ولتاژ باید سینوسی و بدون هارمونیک شدید باشد.

روش‌های سنکرون کردن:

۱. سنکرون دستی: اپراتور با استفاده از سنکروسکوپ، ولت‌متر و فرکانس‌متر، دور و تحریک ژنراتور را تنظیم می‌کند و در لحظه‌ای که عقربه سنکروسکوپ روی ۱۲ (مرکز) قرار گرفت، کلید مدارشکن را می‌بندد. این روش نیاز به دقت و تجربه بالایی دارد.

۲. سنکرون خودکار: توسط رله سنکرون‌کننده یا ماژول کنترل پارالل (مثل کامان پراکس، دیپ‌سی، وودوارد) انجام می‌شود. کنترلر به‌طور خودکار تنظیم دور (Governor) و تنظیم ولتاژ (AVR) را اصلاح کرده و در لحظه صفر فاز، فرمان بستن کلید را صادر می‌کند. این روش دقیق‌تر و ایمن‌تر است.

مراحل عملی سنکرون دستی (در شرایط اضطراری):

۱. سرعت ژنراتور را تنظیم کنید تا فرکانس آن کمی بالاتر از فرکانس شبکه باشد.

۲. ولتاژ ژنراتور را با تحریک (AVR دستی) دقیقاً برابر ولتاژ شبکه کنید.

۳. سنکروسکوپ را فعال کنید؛ عقربه باید به‌آرامی در جهت ساعتگرد حرکت کند (نشان‌دهنده سرعت بیشتر ژنراتور).

۴. دقیقاً زمانی که عقربه به ساعت ۱۲ رسید (فاز صفر)، کلید ورودی ژنراتور را ببندید.

۵. پس از بسته شدن کلید، تقسیم بار را با افزایش سوخت یا تنظیم دریچه گاز انجام دهید.

آگاه باشیدکه  سنکرون کردن در شرایط غیرایده‌آل باعث جریان‌های هجومی بسیار بالا، ضربه مکانیکی به موتور و ژنراتور، و خاموشی شبکه می‌شود. برای موازی کردن دائمی، حتماً از رله سنکرون‌کننده یا کنترلر اتوماتیک استفاده کنید.
