برد کنترل دیپسی dse-۷۲۰

برد دیپسی DEEPSEA-۷۲۰ ,DSE-۷۲۰

برد دیپسی DSE-۷۲۰ به نسبت دیگر نمونه‌ها بردی ارزان‌قیمت بوده که به‌راحتی قادر است به کنترل اتوماتیک دیزل ژنراتورها و تابلوهای ATS بپردازد. با بررسی بازار متوجه می‌شوید که این برد در دو مدل چینی و انگلیسی یافت می‌شود، اما به دلیل شباهت بالای محصولات این دو کمپانی در این زمینه خاص تفاوت چندانی در عملکرد این دو برد شاهد نیستیم. بردهای dse-۷۱۰ نمونه‌ای در رده پایین‌تر بوده که برای دیزل ژنراتورهای دستی کاربرد دارد، اما برد دیپسی DES-۷۲۰ توانسته کارکردی قابل‌قبول‌تر را ارائه دهد و در دیزل ژنراتورهای اضطراری به خدمت گرفته شود. بدین ترتیب اگر به یک برد باقیمتی مقرون‌به‌صرفه اما کارکردی قابل‌قبول و مناسب برای عرصه‌های سخت و اضطراری نیاز دارید، برد دیپسی DSE-۷۲۰ بهترین گزینه است.

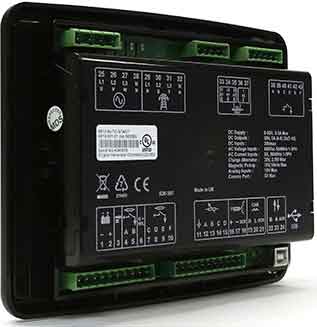

dse-۷۲۰ انگلیسی

dse-۷۱۰ انگلیس

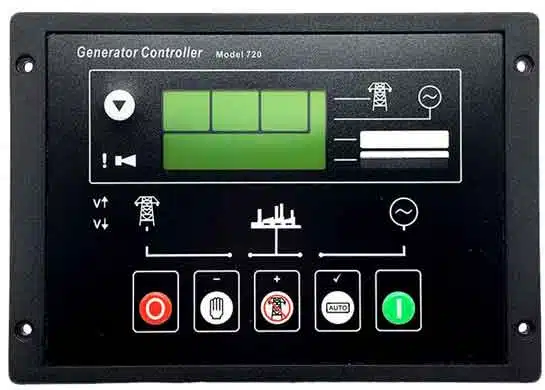

dse-۷۲۰ چینی

مشخصات کاتالوگ dse-۷۲۰

تغذیه برد دیپسی ۷۲۰:

8.0V to 35V Continuous.
180mA at 12V. 190mA at 24V

محدوده مجاز ورودی ولتاژ برق شهر و ژنراتور ۷۲۰ دیپسی:

35V AC – 277V AC (ph-N) 3 Phase 4wire (+20%) (Must be at least 15V during engine cranking).
50Hz – 60 Hz at rated engine speed

خروجی استارت و فیول دیپسی ۷۲۰:

2.4 Amp DC at supply voltage.

خروجیهای قابل برنامه ریزی DSE ۷۲۰:

1.2 Amp DC at supply voltage.

ابعاد برد دیپسی ۷۲۰:

209mm x 146mm (8.23” x 5.75”).
Panel cut-out: 182mm x 137mm (7.17” x 5.39”) .
Maximum panel thickness – 8mm (0.3”).

محدوده مجاز شارژ دینام برد ژنراتور ۷۲۰:

12 Volts nominal = 8 Volts Charge fail.
24 Volts nominal = 16 Volts Charge fail.

مشخصات CT برد ۷۲۰:

5A 0.5VA secondary winding.

دمای کاری برد دیپسی ۷۲۰:

-30°C to +70°C.

خروجی دیجیتال برد کنترل ۷۲۰:

6عدد (4عدد آنها شامل استارت، فیول و فرمان کنتاکتورها می شود).

ورودی آنالوگ برد دیزل ژنراتور ۷۲۰:

3عدد (1عدد آنها +D دینام می باشد).

ورودی دیجیتال برد دیپسی ۷۲۰:

4عدد (۲ عدد آنها شامل ریموت استارت و امرجنسی استاپ میشود).

ورودی برق ژنراتور دیپسی ۷۲۰:

تک فاز

ورودی برق شهر DSE ۷۲۰:

سه فاز + نول

ورودی CT:

سه فاز

سازگاری مغناطیسی برد دیپسی ۷۲۰:

BS EN 50081-2 EMC Generic Emission Standard (Industrial)
BS EN 50082-2 EMC Generic Immunity Standard (Industrial)

حفاظت های الکتریکی دیپسی ۷۲۰:

BS EN 60950 Safety of I.T. equipment, including electrical business equipment.

ماکزیمم رطوبت محیط برد ۷۲۰ دیپسی:

BS2011-2-1 to 93% RH @ 40°C for 48 Hours

لرزش مجاز برد دیپسی ۷۲۰:

BS EN60068-2-6
10 sweeps at 1 octave/minute in each of 3 major axes.
5Hz to 8Hz @ +/-7.5mm constant displacement
8Hz to 500Hz @ 2gn constant acceleration

استاندارد شوک برد دیپسی ۷۲۰:

BS EN 60068-2-27
3 Half sine shocks in each of 3 major axes
15gn amplitude, 11mS duration

استاندارد های دیپسی ۷۲۰:

Compliant with BS EN 60950 Low Voltage Directive
Compliant with BS EN 50081-2: 1992 EMC Directive
Compliant with BS EN 61000-6-4: 2000 EMC Directive
CE Compliance to European Legislation
