رگولاتور DER2

DER2 یک تنظیم کننده ولتاژ برای دینام‌های سنکرون است که برای کار مستقل و کالیبراسیون است. کانکتورهای اتصال به ژنراتور برق و واحد نظارت، بر روی رگولاتور DER2 قرار دارند. DER2 شامل پورت USB برای نظارت و کنترل از راه دور کامپیوتر و ماژول HDR است.

پاسخ دینامیکی بالا، باعث کاهش سریع‌تر جریان تحریک نسبت به تنظیم کننده‌های معمولی است و در نتیجه اضافه ولتاژ گذرا، حذف بار را به همراه خواهد آورد.

واحد نظارت می‌تواند از یک رایانه شخصی، یک دستگاه «سینوپتیک» دیگر یا هر دو تشکیل یافته است. عملکرد کنترل سیستم در زمان واقعی را ندارد، اما امکان برنامه‌ ریزی و تجسم تمام پارامترهای عملیاتی DER2 را از طریق پورت USB تعبیه و فراهم می‌ کند.

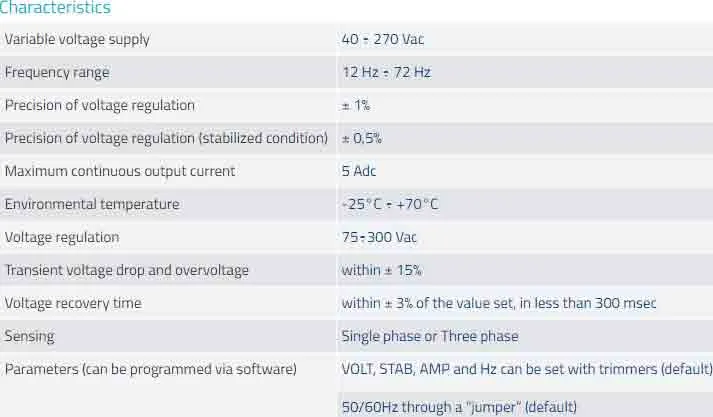

مشخصات رگولاتور DER2

منبع ولتاژ متغیر ۴۰ ÷ ۲۷۰ Vac
محدوده فرکانس ۱۲ هرتز ÷ ۷۲ هرتز
دقت تنظیم ولتاژ ± ۱%
دقت تنظیم ولتاژ (شرایط تثبیت) ± ۰.۵٪
حداکثر جریان خروجی پیوسته ۵ Adc
دمای محیط -۲۵°C ÷ +۷۰°C
تنظیم ولتاژ ۷۵÷۳۰۰ Vac
افت ولتاژ گذرا و اضافه ولتاژ در ± ۱۵٪
زمان بازیابی ولتاژ در ۳% ± مقدار تنظیم یافته، در کمتر از ۳۰۰ میلی ثانیه
سنجش تک فاز یا سه فاز
پارامترها (قابل برنامه‌ریزی از طریق نرم افزار) VOLT، STAB، AMP و Hz را می‌توان با تریمر تنظیم کرد (پیش فرض)
۵۰/۶۰ هرتز از طریق “جهنده” (پیش فرض)

رگولاتور DER2

امکانات رگولاتور DER2

اتصالات برق از طریق کانکتور ۲۰ قطبی Fast-On
حفاظت از سیم پیچ برق با فیوز 5A سریع الاثر
ولتاژ خارجی ۰ ÷ ۲,5Vdc یا -۱۰ ÷ +10Vdc برای کنترل آنالوگ از راه دور ولتاژ خروجی
کنترل از راه دور ولتاژ خروجی از طریق پتانسیومتر خارجی (از ۲۵ کوم تا ۱۰۰ کوم)
حفاظت از سرعت کم با آستانه و شیب قابل تنظیم
آلارم اضافه ولتاژ و کمبود ولتاژ
حفاظت از جریان بیش از حد تحریک با مداخله تأخیری
هشدار کم تحریکی/تحریک سیستم عامل از دست دادن
مدیریت اتصال کوتاه موقت (راه‌اندازی موتورهای آسنکرون)
پاسخ دینامیکی بالا: واحد مدیریت حذف بار
خروجی کلکتور باز (عایق نشده) که برخی از مداخله آلارم را با فعال‌سازی قابل برنامه‌ریزی در رابطه با هر آلارم و احتمال تأخیر مداخله و سطح فعال قابل انتخاب سیگنال می‌ دهد.
ذخیره سازی شرایط زنگ هشدار (نوع زنگ هشدار، تعداد رویدادها، مدت زمان آخرین رویداد، زمان کل)
حفظ زمان عملکرد رگولاتور
ارتباطات USB از طریق پورت USB تعبیه یافته
