شرکت سرویس ژنراتور، نمایندگی فروش بردهای کنترلر DKG دیتاکام را به عهده دارد.

کنترلر پیشرفته دیزل ژنراتور D200 جهت کنترل تمام اتوماتیک دیزل ژنراتور و تابلو چنج اور می باشد.

دیتاکام d-۲۰۰

شرکت سرویس ژنراتور وارد کننده انواع بردهای کنترل دیزل ژنراتور دیتاکام می باشد. این برد دیتاکام، ساخت ترکیه و دارای گارانتی یک ساله است.

سری D-xxx برد کنترل نسل ترکیبی دیتاکام با چندین قابلیت و امکانات ارتباطی همراه با طراحی، کم هزینه است. برد دیتاکام D200 سختگیرانه ترین استانداردهای ایمنی ، EMC ، لرزش و محیط زیست را برای طبقه بندی صنعتی مطابقت داده است. ویژگی های نرم افزاری برد D-۲۰۰ به آسانی از طریق درگاه USB به روزرسانی می شود.

نرم افزار PC مبتنی بر ویندوز امکان نظارت و برنامه نویسی از طریق USB ، پورت سریال و GPRS را فراهم می کند. نرم افزار Rainbow Scada مبتنی بر رایانه ، امکان کنترل تعداد نامحدودی از ژنراتور ها را از یک مکان تامین خواهد کرد.

هشدار: از بردهای دیتاکام به هیچ عنوان جهت ارتباط با ECU دیزل ژنراتور استفاده نکنید وگرنه ecu موتور خراب میشود(تجربه نویسنده).

عکس برد D200 دیتاکام

عملکردهای برد دیتاکام D200:

کنترل تابلو AMF با انتقال بی وقفه
کنترل تابلو ATS با انتقال بدون وقفه
کنترل از راه دور
کنترل کننده دستی
کنترلر موتور تک
نمایش شکل موج V و I
تجزیه و تحلیل هماهنگ V و I
CT در سمت ژنراتور یا بار

ارتباطات رله یا برد D200:

GSM-GPRS
مودم داخلی GPRS (اختیاری)
GSM-SMS
پست الکترونیک
مدباس
USB
J1939-CANBUS (اختیاری)

توپولوژی های اتصال دیتاکام D-۲۰۰:

پرسش و پاسخ در مورد برد Datakom D200:

اگر اطلاعات بیشتری در مورد این کاتالوگ راهنما لازم است ، لطفاً مستقیماً از طریق آدرس پست الکترونیکی با سازنده تماس بگیرید: datakom@datakom.com.tr

ارائه اطلاعات زیر جهت دریافت پاسخ:

نام مدل دستگاه (به پشت برد D200 مراجعه کنید)
شماره سریال کامل (به پشت برد d-۲۰۰ مراجعه کنید)
ورژن نرم افزار (از صفحه نمایش بخوانید)
ولتاژ مدار اندازه گیری و ولتاژ منبع تغذیه
شرح دقیق پرسش

خرید برد دیتاکام D200

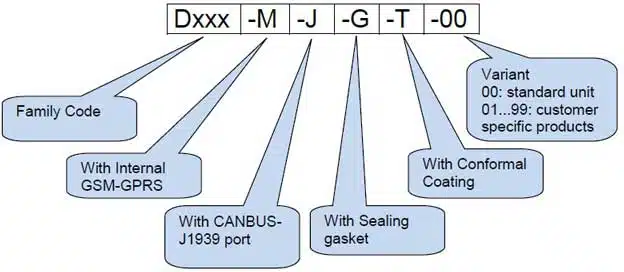

بردهای خانواده D-xxx دیتاکام با گزینه های مختلف و ویژگی های جانبی موجود است. برای سفارش نسخه صحیح، لطفاً از اطلاعات زیر استفاده کنید:

مشخصات کاتالوگ راهنما و سیم کشی برد دیتاکام D200

ابعاد برد Datakom D200:

Dimensions: 133x107x46mm (5.25”x4.2”x1.9”)

Panel Cutout: 117x87mm minimum (4.6”x3.43”)

Weight: 250g (0.55 lb)

منبع تغذیه دیتاکام D200:

ولتاژ تغذیه ۸ تا 36VDC
قطع در لحظه استارت: در طول ۱۰۰ میلی ثانیه با 0VDC روشن می ماند.
محافظت در مقابل ولتاژ بیش از حد مجاز: 150VDC به طور مداوم مقاومت می کند.
ولتاژ معکوس: 33VDC مداوم
حداکثر جریان عملیاتی: 500mA در 12VDCو 250mA در24VDC. (اگر همه ، خروجی های دیجیتال باز باشد.)
محدوده اندازه گیری: ۰ تا 36VDC
کیفیت نمایش: ۰.1VDC با دقت ۰.۵٪ + ۱ رقم در 24VDC

ولتاژهای AC ورودی برد کنترل دیتاکام D200:

روش اندازه گیری: RMS واقعی
نرخ نمونه برداری: ۸۰۰۰ هرتز
تجزیه و تحلیل هماهنگ: تا هارمونیک ۳۱
محدوده ولتاژ ورودی: ۱۴ تا ۳۰۰ VAC
حداقل ولتاژ برای تشخیص فرکانس: 15VACPh-N
محدوده اندازه گیری:
۰ تا 330VACph-N و 0تا 570VACph-ph
آفست حالت مشترک: حداکثر ۱۰۰ ولت بین نول و BAT-
امپدانس ورودی: ۴.۵ مگا اهم
کیفیت نمایش: 1V
دقت: ۱± ۰.۵٪
محدوده فرکانس: DC تا ۵۰۰ هرتز
وضوح نمایش فرکانس: ۰.۱ هرتز
دقت فرکانس: ۰.۲ ± ۱ رقم (± ۰.۱ هرتز در ۵۰ هرتز)

جریان Ac ورودی از Ct های برد کنترل DKG D200:

روش اندازه گیری: RMS واقعی
میزان نمونه برداری: ۸۰۰۰ هرتز
آنالیز هارمونیک: تا هارمونیک سی و یکم
خروجی 5A :CT
دامنه اندازه گیری: ۵ تا ۵۰۰۰ آمپر
امپدانس ورودی: ۱۵ میلی اهم
بار: ۰.۳۷۵ وات
حداکثر جریان CT مداوم: 6A
دامنه اندازه گیری: ۰.۱ تا ۷.5A
آفست ورودی: حداکثر 5VAC بین BAT- و هر ترمینال CT.
وضوح نمایش: 1A
دقت: ۰.۵٪ ± ۱ رقم در 5A
انتخاب کلاس دقت CT: کلاس دقت CT باید مطابق با دقت اندازه گیری مورد نیاز Datakom D200انتخاب شود. کلاس دقت کنترلر دیتاکام ۰.۵٪ است. بنابراین CT های کلاس نیم برای بهترین نتیجه توصیه می شوند.
برای به حداقل رساندن اثر جابجایی فاز ترانسفورماتور جریان ، بار CT باید حداقل باشد. شیفت فاز در یک CT باعث اشتباه بودن قرائت توان و ضریب قدرت می شود ، اگرچه آمپر درست است.

شرکت دیتاکام توصیه می کند برای بهترین دقت اندازه گیری ، درجه بندی CT را در زیر این جدول انتخاب کنید:

ورودی های برد D-۲۰۰ دیتاکام:

ورودیهای دیجیتال: ۶ عدد که همه قابل تنظیم هستند. به طور معمول باز یا به طور معمول بسته (قابل برنامه ریزی) از باتری منفی یا باتری مثبت (قابل برنامه ریزی) است. دارای مقاومت ۴۷ کیلو اهم در برابر باتری مثبت ، ۱۱۰ کیلو اهم در برابر باتری منفی است.اندازه گیری ولتاژ آنالوگ. ولتاژ مدار باز: ۷۰٪ ولتاژ باتری. آستانه سطح پایین: ۳۵٪ ولتاژ باتری. آستانه سطح بالا: ۸۵٪ ولتاژ باتری. حداکثر ولتاژ ورودی: 100VDC با توجه به منفی باتری. دارای فیلتر حذف نویز.
ورودی های آنالوگ: ۳ عدد که همه قابل تنظیم ، زمین مشترک. مقاومت ۶۶۷ اهم با ولت حدود ۳.3VDC جهت اندازه گیری مقاومت آنالوگ. ولتاژ مدار باز: ۳.3VDC .جریان اتصال کوتاه: ۵ میلی آمپر. محدوده اندازه گیری: ۰ تا ۵۰۰۰ اهم. دقت: ۱ اهم در ۳۰۰ اهم یا کمتر و ۲٪ + ۱ اهم (۷ ± اهم در ۳۰۰ اهم). دارای فیلتر حذف نویز.
پورت usb ورودی:

Description: USB 2.0, not isolated, HID mode. Data rate: Full Speed 1.5/12 Mbits/s, auto detecting. Connector: USB-B (printer connector). Cable length: Max 6m. Functionality: Modbus, FAT32 for firmware upgrade (boot loader mode only).

پورت J1939-CANBUS (میتواند MPU باشد):

Structure: CANBUS, non isolated. Connection: 3 wires (CANH-CANL-GND). Data rate: 250 kbps Termination: Internal 120 ohms provided Common mode voltage: -0.5 VDC to +15 VDC, internally clamped by transient suppressors. Max distance: 200m with 120 ohm balanced cable

خروجی های دیجیتال برد دیتاکام D200:

ساختار: ۳ عدد خروجی نیمه هادی محافظت شده در برابر اتصال به باتری منفی است. عملکرد قابل برنامه ریزی ، قابل انتخاب از لیست. حداکثر جریان مداوم: ۱.0ADC – حداکثر ولتاژ سوئیچینگ: 33VDC – محافظت در مقابل ولتاژ بیش از حد مجاز: 40VDC – حفاظت از اتصال کوتاه:

۱.۷ ADC – محافظت در برابر ولتاژ معکوس: 500VDC است.

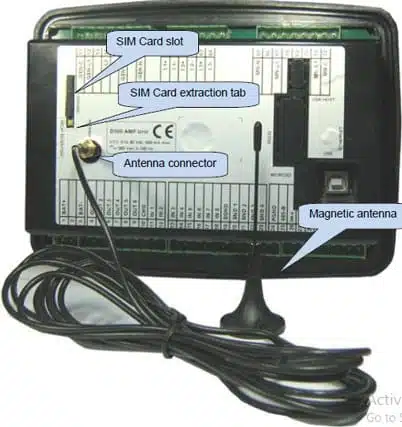

مودم GSM برد کنترل ژنراتور D-۲۰۰

فروش برد دیتاکام Datakom D200:

جهت خرید برد D200 دیتاکام با واحد فروش شرکت سرویس ژنراتور تماس حاصل فرمایید. یکی از شرکت وارد کننده ژنراتور و دارای نمایندگی فروش محصولات دیتاکام ترکیه می باشد.
