شرکت سرویس ژنراتور به‌عنوان نمایندگی فروش برد دیپسی انگلستان، واردکننده برد deep sea electronicsc یا دیپسی مدل DSE-7320-MKii می‌باشد.

دیپسی 7320

شرکت سرویس ژنراتور نمایندگی شرکت Deep Sea Electronics انگلستان می‌باشد. برد دیپسی مدل DSE-7320-mkii بهترین نوع برد کنترل دیزل ژنراتورهای اضطراری می‌باشد.

برد 7320 دیپسی به دلیل کیفیت و قابلیت‌های بسیار زیاد، سبب شده که از بردهای دیگر متفاوت شود. البته در نظر داشته باشید که این برد بیشتر از اکثر بردهای کنترل ژنراتور اضطراری است.

برد دیپسی 7320 mkii دارای مزایای بیشتر (سنکرون سازی جهت حذف چشمک) و به‌روزتری نسبت به دیپسی 7320 معمولی است. درحالی‌که قیمت آنها یکسان می‌باشد؛ لذا برد dse 7320 معمولی را کمتر وارد می‌کنیم.

DeepSea 7320 قابلیت‌های خارق‌العاده‌ای دارد که در این مقاله آنها را بررسی می‌کنیم و کاتالوگ و نقشه‌های وایرینگ آن را ارائه می‌نماییم. برد دیپسی 7320 mkii دارای ویژگی‌هایی از قبیل کنترل سه فاز ولتاژ و جریان برق شهر و ژنراتور، کنترل دستی تمام اتوماتیک تابلو چنج اور، دمای آب، فشار روغن، سطح سوخت، توان، ولتاژ باطری، شارژ دینام، شارژر باطری را دارا می‌باشد.

برد دیپسی 7320 می‌تواند هیتر یا گرمکن موتور، کولر، فن خنک‌کننده، دمپرهای هوای گرم و سرد، پمپ سوخت، پیش گرمکن و شمع گرمکن موتور، گاورنر، AVR یا رگولاتور ولتاژ، ECU، انواع بریکر و کلید موتوردار و… را راه‌اندازی و کنترل کند.

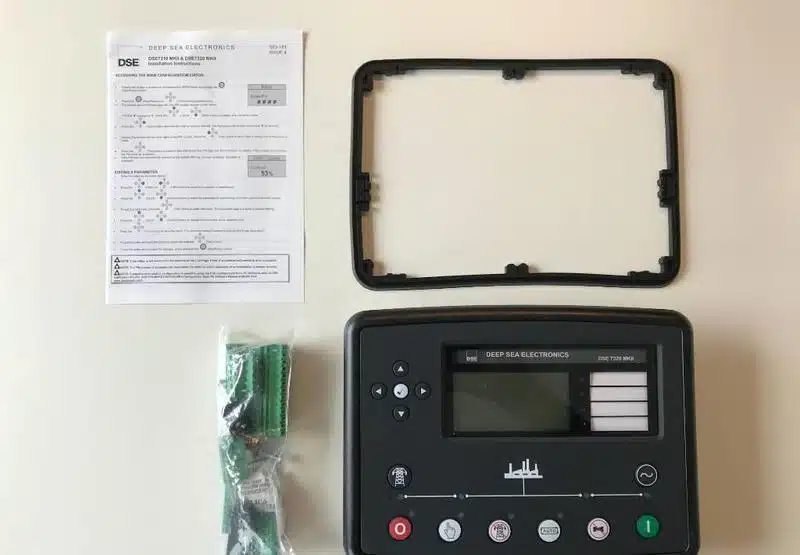

برد دیپسی 7320 MKii انگلیس

قیمت برد دیپسی 7320 چینی، دو سوم برد اصلی است، ولی به هیچ عنوان کیفیت آن را ندارد و به دلیل وجود ایراداتی به هیچ وجه پیشنهاد نمی‌شود.

دیپسی dse 7320 چینی

پشتیبانی‌های برد دیپسی 7320

پشتیبانی از چند عدد سنسور دمای آب
روغن و سیم پیچ ژنراتور مختلف
فشار روغن
سنسورهای سطح آب و سوخت یا توباکی
سنسورهای منبع اگزوز
سنسور آبگیر گازوئیل
سنسور فشار و میزان مصرف سوخت
سنسور فشار هوای منیفولد
سنسور فیلتر هوا
سنسور منبع انبساط
سنسور سطح روغن کارتل
سنسور میل لنگ
سنسور میل سوپاپ
سنسور مگنت پیکاپ یا دور سنج

به دیپسی DSE 7320 MKII انواع ECU با پروتکل‌های مختلف (RS485 , RS232 , CAN BUS , J1939) را می‌توانید متصل نمایید و مقادیر خوانده شده توسط ایسیو موتور را بخوانید و کنترل نمایید. مدرک اصلی بودن بردهای ژنراتور ما در بالا موجود می‌باشد.

بردهای دیپسی 7320 می‌توانند به یکدیگر لینک شده و ارتباط برقرار کنند؛ تا بتوانید دیزل ژنراتورهای آماده به کار پشتیبان ژنراتور اصلی را برنامه‌ریزی کنید. همچنین می‌توان به برد DEEP SEA 7320 MKII ماژول‌های زیادی متصل نمایید.

ماژول‌های دیپسی 7320 عبارت‌اند از: ارتباط از راه دور، مانیتورینگ، کنترل به‌وسیله اترنت یا LAN، مودم خط تلفن، وای‌فای یا WIFI، افزاینده تعداد ورودی و خروجی آنالوگ و یا دیجیتال و حتی ترکیبی، نمایشگر آلارم از راه دور LED، خروجی دارای رله و باطری شارژر.

برد دیپسی 7320 قابلیت برنامه زمان‌بندی جهت روشن و خاموش شدن و یا سرویس و نگهداری و یا آماده به کار نگه‌داشتن ژنراتور به‌صورت روزانه، هفتگی یا ماهانه دارا است و می‌توان برای آن تعریف کرد.

از دیگر قابلیت‌ها، تعریف کردن برنامه سرویس و نگهداری و رمز عبور است. بردهای دیپسی DSE7320 MKII می‌توانند از راه دور به‌صورت ریموت کنترل شوند و حتی دکمه‌های روی پنل کنترلی ژنراتور قفل شوند تا از دسترسی اپراتور جلوگیری شود.

تمامی تایمرهای بردی 7320 دیپسی قابل تغییر هستند و می‌توانید زمان‌بندی دقیقی بین قطع و وصل کنتاکتورها به وجود بیاورید تا حداقل زمان خاموشی را تجربه نمایید.

یکی از مهم‌ترین مزایای برد کنترل دیزل ژنراتور 7320 ، قابلیت پشتیبانی از بار ضربه است. عملکرد موتورهای گازسوز یا گازی با دیزلی متفاوت می‌باشد. عملکرد ژنراتور خود می‌توانید به‌صورت گازی یا دیزلی تعریف کنید. یکی از قابلیت‌های جالب دیپسی DSE 7320، امکان برنامه‌ریزی برد کنترل برای چند نوع دیزل ژنراتور دیگر می‌باشد.

به این وسیله شما می‌توانید برای ژنراتورهای پشتیبان ژنراتور اصلی، برد کنترلی تهیه نکنید و از یک برد 7320 MKII استفاده نمایید. قابلیت متمایز برد دیپسی 7320 نسبت به سایر برندهای کنترل دیزل ژنراتور، قابلیت برنامه‌ریزی آن مانند یک PLC است.

برد دیپسی 7320 از چند نوع زبان مختلف به غیر از فارسی پشتیبانی می‌کند. شما می‌توانید به‌وسیله یک کامپیوتر تمامی پارامترهای رله DSE 7320 را مشاهده و کنترل نمایید. تمامی اتفاقات و رخدادهای برد 7320 و دیزل ژنراتور در یک لیست به نام Event Log ثبت می‌شوند.

در برد دیپسی DSE-7320 شما می‌توانید کمیت یا واحدهای قابل نمایش را در واحدهای مختلف مشاهده نمایید.

مشخصات فنی کاتالوگ برد 7320 دیپسی (dse-7320-mkii operation manual wiring diagram datasheet)

تغذیه برد دیپسی dse 7320 mkii: vdc35-4

خروجی دیجیتال برد دیپسی 7320: 10 عدد

ورودی‌های آنالوگ برد dse 7320: 6 عدد

ورودی‌های دیجیتال برد دیپسی dse 7320 mkii: 9 عدد

سایر ورودی‌های دیپسی 7320

D+ Function
CAN BUS
3ph Mains Voltage
3ph Generator Voltage
3ph+N current measuring
usb
RS485
RS232
MPU

حفاظت‌های برد دیپسی dse 7320 mkii:

سه فاز برق شهر
سه فاز برق ژنراتور
سه فاز جریان ژنراتور / مصرف‌کننده
فشار روغن
دمای آب
سطح سوخت
توان
برق باطری
شارژ دینام
ECU
و سایر پارامترهای قابل برنامه‌ریزی

نقشه سیم کشی و کاتالوگ برد دیپسی 7320 فارسی

اخطار مهم: اگر در زمینه دیزل ژنراتور تجربه کافی ندارید هرگز اقدام به نصب و تعویض بردهای کنترل دیپسی dse 7320 mkii نزنید. در غیر این صورت متحمل خسارت مالی و جانی خواهید شد.

شرکت سرویس ژنراتور به مشتریان خود در خصوص نصب بردهای کنترلی همراهی می‌کند و نقشه‌های وایرینگ را در اختیارشان قرار خواهد داد. در رابطه با نصب و خرید برد دیپسی 7320 و همچنین تعمیرات آن با واحد فروش ما تماس حاصل فرمایید.
