برد کنترل dse-۸۶۶۰

کنترلر سنکرون دیپسی ۸۶۶۰
برد نیروگاهی DSE-۸۶۶۰-MKII جهت سنکرون سازی مجموعه دیزل ژنراتور و ژنراتورهای گازسوز با برق شهر تولید شده است.

دیپسی ۸۶۶۰

برد دیپسی DSE8660 در دو مدل MKI یا ساده و MKII تولید شده است. جهت اطمینان بیشتر در خرید بردهای اصلی، مدل جدید دیپسی 8660MKII را خریداری نمایید. شرکت سرویس ژنراتور برد دیپسی ۸۶۶۰ چینی در دسترس ندارد.

دیپسی DSE ۸۶۶۰ جهت سنکرون سازی مجموعه ژنراتور با برق شهر کاربرد دارد. اکثر نیروگاه‌های سیکل کوچک دیزلی و گازی از دیپسی ۸۶۶۰ استفاده می‌نمایند. حتی در محل‌هایی که دو تا چند ترانس ورودی برق شهر وجود دارد، نیز می‌توانیم از برد ۸۶۶۰ استفاده نماییم.

در این قسمت از مطلب به کاربردهای خارق‌العاده برد DEEP-SEA ۸۶۶۰ اشاره می‌نماییم.

ویژگی‌های برد دیپسی ۸۶۶۰

• ژنراتورهای زیر بار را روی LCD برد ۸۶۶۰ نشان می‌دهد.
• شبیه‌سازی منحنی قدرت در دیپسی ۸۶۶۰
• نمادهای قابل تنظیم موتور در دیپسی ۸۶۶۰
• تنظیمات پورت سریال در ویرایشگر پانل دیپسی ۸۶۶۰
• قابلیت برق چندگانه شبکه (با برد ۸۶۶۰ اضافی)
• تشخیص خرابی شبکه (برق) ، نظارت بر برق (کیلووات، kvAr ، kvA و pf) ، نظارت بر جدا کردن شبکه (برق) ، حفاظت از اکسپورت برق به شبکه.
• قابلیت استارت ترتیبی ژنراتورها در برد dse-۸۶۶۰
• ورودی / خروجی قابل تنظیم (۱۲/۸)
• ویرایشگر پیشرفته PLC دیپسی ۸۶۶۰(آیکن‌ها را بکشید و رها کنید)
• نظارت بر قدرت (kW h, kVAr, kv Ah, kV Ar h) ، حفاظت از قدرت معکوس، حفاظت از کیلووات اضافه‌بار
• ثبت اطلاعات (USB Memory Stick). اطلاعات مربوط به وضعیت فعلی و تاریخ را ارائه می‌دهد.
• پشتیبانی از Tier ۴ CAN موتور

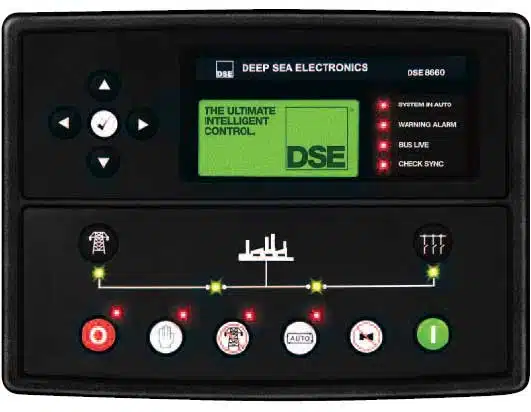

کنترلر دیپسی ۸۶۶۰ mkii

مزایای برد دیپسی ۸۶۶۰

• در صفحاتی که ماژول‌ها را نشان می‌دهد (modules MSC link) ، مقادیر MSC ID و ژنراتورهای تحت بار قابل مشاهده است.
• آزمایش و شبیه‌سازی تزریق انژکتور به نرم‌افزار DSE اضافه شده است. این ویژگی به کاربران امکان می‌دهد منحنی‌های قدرت را ببینند.
• صفحه نماد (icons) مربوط به DTC به‌وسیله کاربر قابل تنظیم است. کاربر می‌تواند نمادها و شرایط را تعریف کند.
• تنظیمات RS232 و RS485 برای Slave ID و Baud Rate به ویرایشگر پانل جلو اضافه شده است. صفحه جدید “Editor – Communications” اضافه شده است که شامل ۴ صفحه نمایش است (RS232 Baud ، RS232 Slave ID ، RS485 Baud ، RS485 Slave ID).
• برای نظارت بر برق شهر جایگزین برای اطمینان از تأمین برق ژنراتور در زمان دقیق مورد نیاز.
• پشتیبانی کامل از شبکه (برق شهر) را ارائه می‌دهد و سنکرون سازی بدون وقفه را فراهم می‌کند که شامل گزینه‌های peak lopping و اوج اصلاح با نظارت بر قدرت شبکه (برق شهر) است.
• dse ۸۶۶۰ به شما امکان کنترل استارت تعداد ژنراتورهای مورد نیاز را می‌دهد. به‌عنوان مثال همه بر اساس تقاضای بار استارت شوند.
• گزینه‌های نصب متعددی را ارائه می‌دهد.
• ویرایشگر PLC کاملاً دوباره طراحی شده است. این یک ظاهر و احساس کاملاً جدید است و از طریق افزودن بلوک‌های عملکردی جدید، قابلیت های پیشرفته تری را برای کاربر فراهم می‌کند. ویرایشگر PLC از طریق نرم‌افزار DSE قابل دسترسی است. نرم‌افزار PLC دیپسی.
• dse ۸۶۶۰ mkii اطلاعات دقیق اندازه‌گیری قدرت را ارائه می‌دهد.
• اطلاعات مربوط به وضعیت فعلی و تاریخ را ارائه می‌دهد.
• پیکربندی کامل کاربر پسند و کنترل و نظارت سطح بالا با استفاده از سیستم را ارائه می‌دهد.
• اطمینان حاصل می‌کند که ماژول کنترل ۸۶۶۰ با جدیدترین فناوری مدرن موتورهای الکترونیکی قابل استفاده است.

ویژگی‌های Deep Sea ۸۶۶۰

• R.O.C.O.F و vector shift
• تقاضای بار ژنراتور
• استارت خودکار جهت تعادل ساعت کاری موتور را اجرا می‌کنند.
• تشخیص خرابی باس
• حفاظت‌های الکتریکی
• پشتیبانی Modbus RTU / TCP
• زبان‌های نمایشی قابل تنظیم
• هشدارهای شنیدنی
• محافظت از موتور
• ورودی‌های سنسور Flexible
• تایمرها و هشدارهای قابل تنظیم
• هشدارهای نگهداری قابل تنظیم
• برنامه‌ریز تاریخ و زمان چندگانه
• CAN BUS برای موتورهای الکترونیکی
• نظارت جامع بر سوخت
• پشتیبان‌گیری از زمان واقعی
• قابلیت استارت و توقف به‌وسیله پیام کوتاه
• ابزار تشخیصی مودم

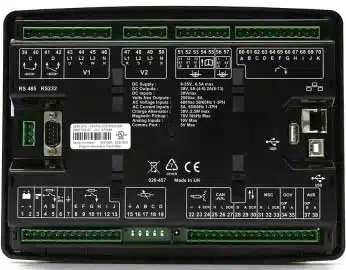

مشخصات کاتالوگ و وایرینگ برد کنترلر دیپسی DSE ۸۶۶۰ MKII

تغذیه
منبع تغذیه dc برد dse8660: نرخ ولتاژ مداوم: ۸ ولت تا ۳۵ ولت مداوم
کاهش ولتاژ تغذیه دیپسی ۸۶۶۰ هنگام استارت: کنترلر ۸۶۶۰ قادر به روشن ماندن در ۰ ولت برای ۵۰ میلی‌ثانیه است. (تأمین حداقل ۱۰ ولت قبل از کاهش تغذیه و تأمین مجدد برق حاصل شود).
حداکثر آمپر مورد نیاز برد ۸۶۶۰: ۴۶۰ میلی‌آمپر در ۱۲ ولت، ۲۴۵ میلی‌آمپر در ۲۴ ولت
حداکثر آمپر مورد نیاز برد ۸۶۶۰ در حالت استندبای: ۳۷۵ میلی‌آمپر در ۱۲ ولت، ۲۰۰ میلی‌آمپر در ۲۴ ولت
خطای شارژ دینام: ۰ ولت تا ۳۵ ولت

خروجی‌های dse ۸۶۶۰

• خروجی A (سوخت) ۱۵ آمپر DC در ولتاژ تغذیه
• خروجی B (شروع) ۱۵ آمپر DC در ولتاژ تغذیه
• خروجی C & D هشت آمپر AC در ۲۵۰ ولت AC (ولتاژ آزاد)
• خروجی‌های کمکی E، F، G، H، I & J دو آمپر DC در ولتاژ تغذیه

ژنراتور و باس

• دامنه ولتاژ ۱۵ ولت تا ۳۳۳ ولت AC (L-N).
• محدوده فرکانس ۳.۵ هرتز تا ۷۵ هرتز.
• انتخاب پیکاپ دامنه ولتاژ +/- ۰.۵ ولت تا ۷۰ ولت
• محدوده فرکانس ۱۰،۰۰۰ هرتز (حداکثر)
• حداقل امپدانس بار 1000Ω کاملاً ایزوله
• گین ولتاژ ۰ ولت تا ۱۰ ولت DC کاملاً ایزوله
• ولتاژ جبران +/- ۱۰ ولت DC کاملاً ایزوله

کنترل AVR داخلی Deep Sea ۸۶۶۰

• اهمیت بارگذاری حداقل 1000Ω کاملاً ایزوله
• گین ولتاژ ۰ ولت تا ۱۰ ولت DC کاملاً ایزوله
• ولتاژ جبران +/- ۱۰ ولت DC کاملاً ایزوله

استانداردهای تست محیطی برد دیپسی ۸۶۶۰ mkii

سازگاری الکترومغناطیسی
• BS EN ۶۱۰۰۰-۶-۲: استاندارد ایمنی عمومی EMC برای محیط صنعتی.
• BS EN ۶۱۰۰۰-۶-۴: استاندارد انتشار عمومی EMC برای محیط صنعتی.
ایمنی برق
• BS EN ۶۰۹۵۰: ایمنی تجهیزات فناوری اطلاعات، از جمله تجهیزات کسب‌وکار برق.
درجه حرارت
• BS EN ۶۰۰۶۸-۲-۱: تست هوای سرد Ab/Ae در ۳۰- درجه سانتیگراد.
• BS EN ۶۰۰۶۸-۲-۲: استاندارد Bb/Be در گرمای خشک ۷۰+ درجه سانتیگراد.
لرزش
• BS EN ۶۰۰۶۸-۲-۶: ده رفت و برگشت در هر سه محور اصلی. ۵ هرتز تا ۸ هرتز در +/- ۷.۵ میلی‌متر، ۸ هرتز تا ۵۰۰ هرتز در ۲ gn.
رطوبت
• BS EN ۶۰۰۶۸-۲-۳۰: سیکل دبی رطوبت گرم ۲۰/۵۵ ° C در ۹۵% RH در ۴۸ ساعت.
• BS EN ۶۰۰۶۸-۲-۷۸: گرمایی مرطوب کابین ۴۰ درجه سانتی‌گراد در ۹۳٪ RH در ۴۸ ساعت.
شوک
• BS EN ۶۰۰۶۸-۲-۲۷: سه ضربه در هر سه محور اصلی 15gn در ۱۱ میلی‌ثانیه.
• درجه‌های حفاظت محوطه ارائه شده: BS EN ۶۰۵۲۹: درجه حفاظت IP65 – قسمت جلوی ماژول هنگام نصب در تابلو برق کنترل با واشر آب بندی اختیاری.

ابعاد کنترلر dse ۸۶۶۰ mki/mkii

• کلی: 240mm x 181mm x 42mm
• برش تابلو برق: 220mm x 160mm
• حداکثر ضخامت ورق تابلو برق سنکرون: 8mm
